锅炉节能器结构特点

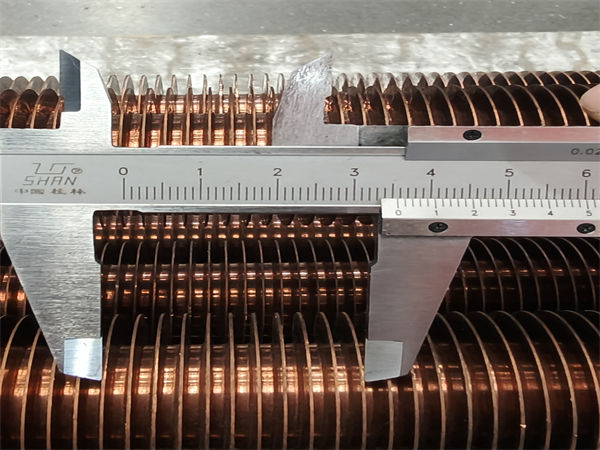

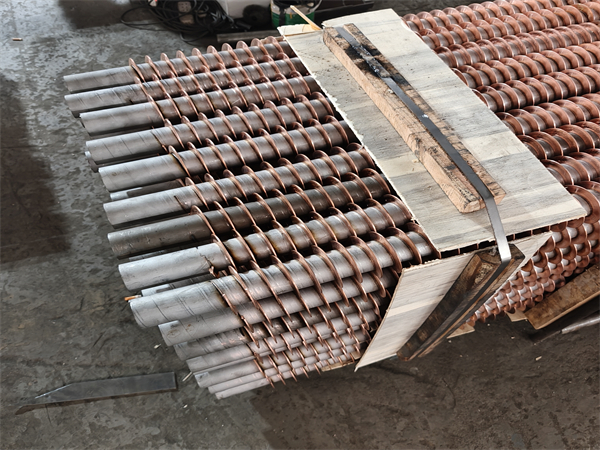

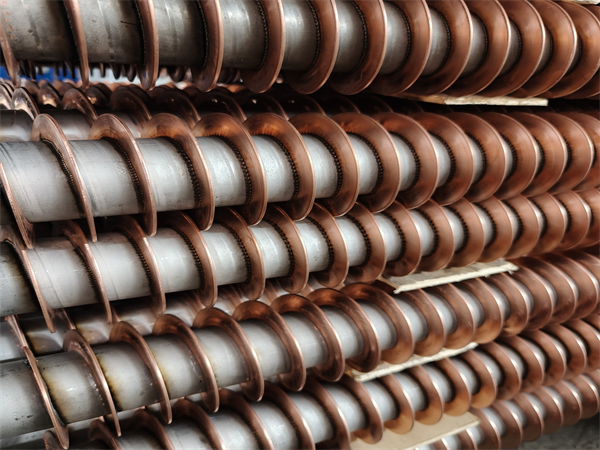

管束结构：锅炉节能器通常采用管束式结构。管束一般由许多根平行的金属管组成，这些管子的材质常见的有碳钢、不锈钢等。管束的排列方式有顺列和错列两种。顺列管束布置较为规整，气体在管束间流动时阻力相对较小；错列管束则能使流体产生较强的扰动，增强传热效果。例如，在一些大型电站锅炉的节能器中，为了获得更好的传热性能，会采用错列管束。

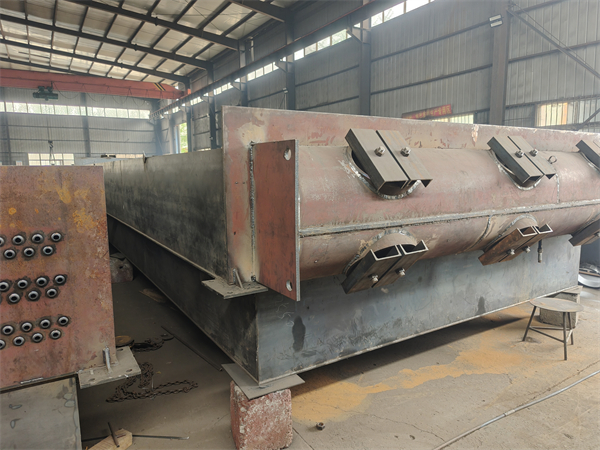

外壳设计：外壳是节能器的外部保护结构，它包围着管束，起到密封和引导流体的作用。外壳一般为金属材质，如钢板焊接而成，需要具备足够的强度和密封性，以防止烟气泄漏。外壳上设有进出口，分别用于烟气和工质（如水）的进出。同时，为了便于检查和维修，外壳上还可能设置人孔或手孔。

连接部件：节能器与锅炉以及其他相关系统通过管道和法兰等连接部件进行连接。管道的材质要与节能器和锅炉的工作环境相适应，法兰连接则保证了连接的密封性和可拆装性。在安装和维护过程中，这些连接部件的质量直接影响到节能器的正常运行。

工作原理深入剖析

热量传递过程：当高温烟气从锅炉的尾部烟道进入节能器时，烟气中的热量通过对流和辐射的方式传递给节能器管束的外表面。管束内的工质（通常是水）则通过对流传热吸收管壁传来的热量。这个过程中，热量从高温的烟气向低温的工质传递，遵循傅立叶定律和牛顿冷却定律。例如，在对流换热过程中，换热系数与流体的流速、流体的物性参数（如比热容、导热系数等）以及换热表面的几何形状等因素有关。

温度变化情况：随着烟气在节能器中的流动，其温度逐渐降低。一般情况下，烟气进入节能器时温度可能高达几百度（如 300 - 400℃），经过节能器后温度会大幅下降，可能降至 150 - 200℃左右。同时，工质（水）的温度则不断升高，例如从进水温度 70 - 80℃升高到接近饱和温度或者更高，具体取决于节能器的设计和运行工况。

性能参数与指标

热回收率：热回收率是衡量锅炉节能器性能的关键指标之一。它表示节能器从烟气中回收热量的能力，通常用百分比来表示。计算公式为：热回收率 =(Q_recovered/Q_total)，其中 Q_recovered 是回收的热量，Q_total 是烟气中可回收的总热量。热回收率越高，说明节能器的节能效果越好。一般优质的锅炉节能器热回收率可以达到 60% - 80%。

阻力损失：包括烟气侧阻力损失和工质侧阻力损失。烟气侧阻力损失是指烟气在节能器中流动时，由于管束的阻碍和摩擦等因素导致的压力下降。工质侧阻力损失则是工质在节能器管束内流动时产生的压力损失。这些阻力损失会影响锅炉系统的运行效率，因此需要控制在合理范围内。一般来说，烟气侧阻力损失应小于一定的标准值（如 1000 - 1500Pa），工质侧阻力损失也有相应的规范要求。

使用寿命：锅炉节能器的使用寿命与多种因素有关，包括材质质量、工作环境、运行维护等。在正常情况下，使用优质材料和合理设计的节能器，其使用寿命可达 10 - 15 年甚至更长。例如，采用不锈钢材质的节能器在抗腐蚀方面表现较好，使用寿命相对较长。
